Voici la modification d'une radio FUTABA FX40 pour faciliter l'utilisation
de la box télémétrique ROBBE
Ajout de 4 interrupteurs fugitifs en bas à gauche
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhz2zUAZnrSNy3yVptWHsNZoRwEtXi-FFIPGjPXCEo538qV2WrEmLpIQZ6jvUwhVuX9kxUwYBu-77dnJra6VK1QOdJfgDrArrWnDM2ZDcudBpZTGTQw3bJ7JQ6foOsGYgirCzEJxx_nglo/s1600/FX40.JPG) |
Ces 4 inters fugitifs sont faciles d'accès par rapport aux poussoirs de la BOX télémétrique de ROBBE |
Perçage et ajustage à la lime de la sortie prise "Écolage" FUTABA dans le capot.
la prise est clipsée sur le capot après ajustage au 1/10 de mm au pieds à coulisse
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjcToVwYrEA2L8VwL32reGRNmhaG6i-L0Z1Lgbt9f0kXLu848gwmxEkHM3WEotje-jjKVrVkwJz-zM3KcVikhxmmzwB9oX_XKXptMvepj2_ndyyVXZY0pKtPYYt359ee1cRoeyfon84tJk/s1600/prise+en+place.JPG) |

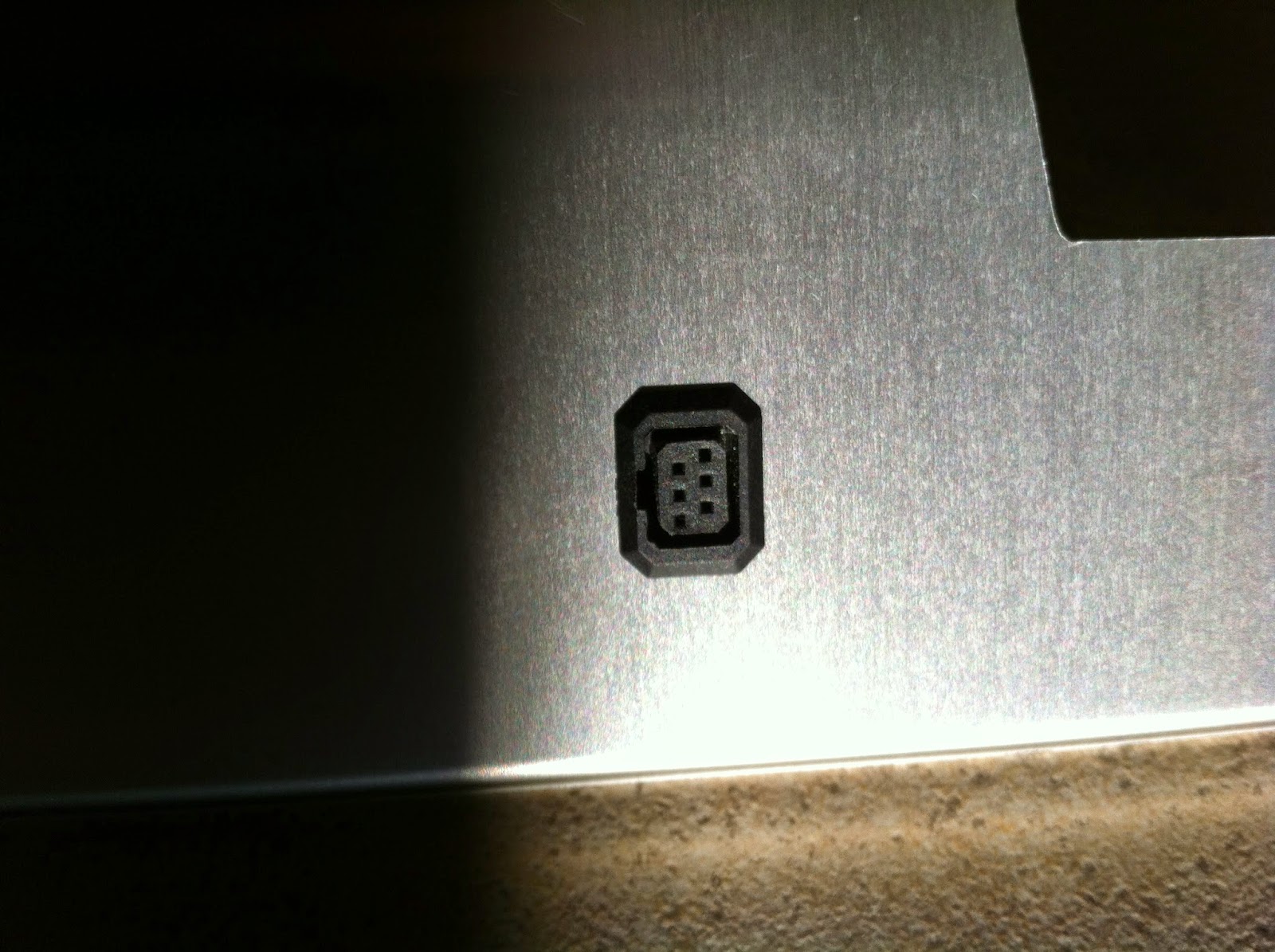

Prise clipsée à l'arrière du capot |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiwjL7Kq2LE-bSeffrbnUh7rbsqqejmBe6hYdizdNyr9ffNhv59yOkh7KwmGeej2suCKN_TtfBVA9bEl558ajGMiR01i7OF5C_wkFbajMVNBqdYjAmOS0a0L0PIxOxy6cLv9vOeqkkxJy8/s1600/prise+cablee.JPG) |
Prise cablée |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi0lnh_oPbhBBFVcKn6_qi_hdE7EJWIEFtFOxLMZMi8Zaiz_wqDe2QoQ_qhwX_SHtMgck9A_TzYu4vZA74BFssNHjS1OtIL1rEBjrI478SQH6g5e1-Wb95sVhasyXaNwtzJHh5Asx6W0IQ/s1600/IMG_0032.JPG) |
Raccordement provisoire aux 4 inters pour test |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhL3OSiGcAuQ6Sx_nCcUZXmklcWt07WTCCHNzye0QOROSwe6Ga5WTay7eu6oj04YjK-Gkwb7qY3uCH4A6bNlc3_emUBYvV3Su2lUnfm9T5eRiQ6hOWaJgJQCA-RiTnwIcyeP9euXjkaf_k/s1600/passage+prise.JPG) |

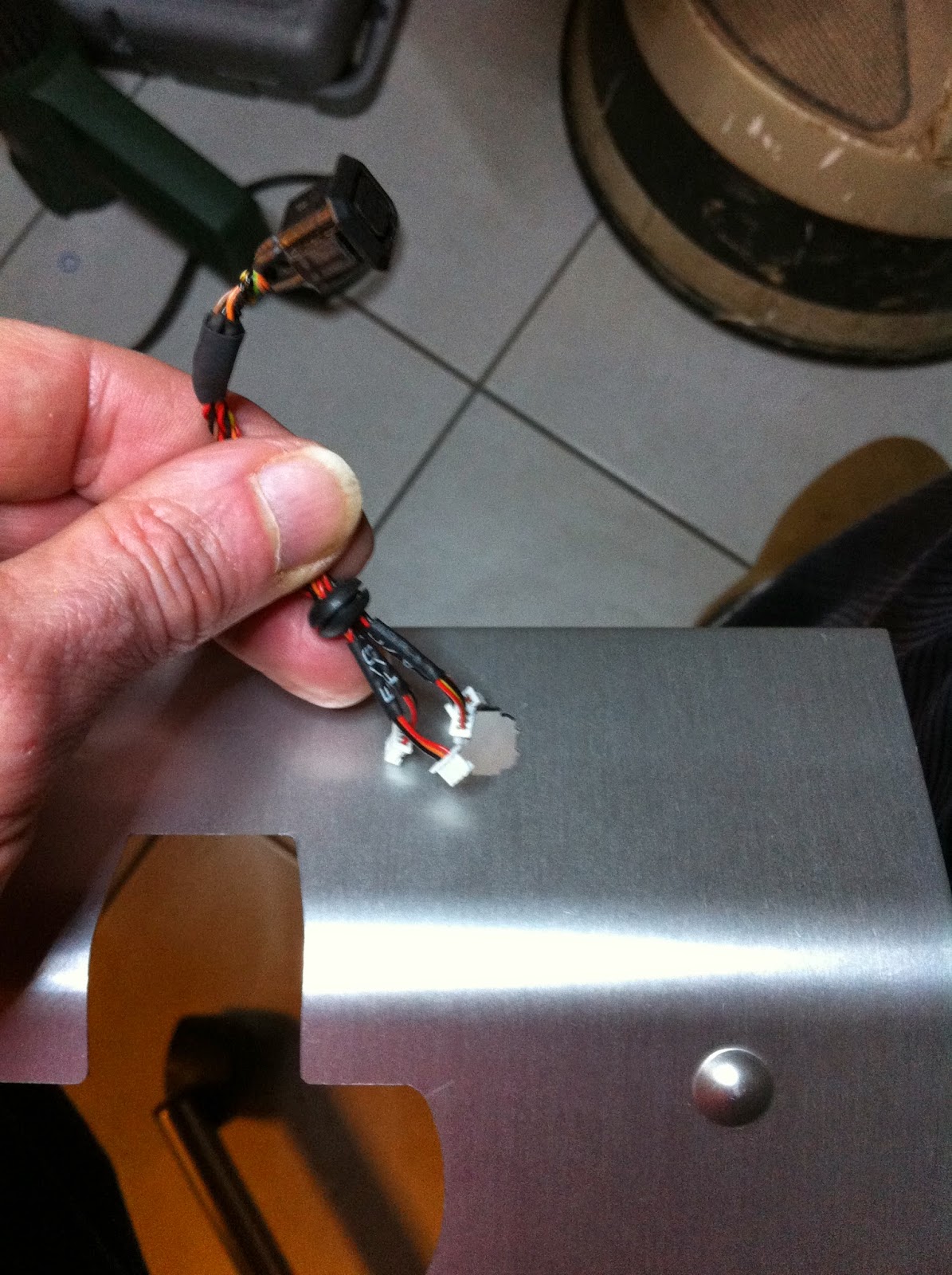

Passage/clipsage définitif de la prise câblée |
Maintenant réalisation du câble avec fiche écolage mâle FUTABA et modification de la box télémétrique ROBBE
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiizE_IPPdJLko1jJQ6uivN6CPpeRbKyUl1Ush6QPuccSDXIkHK4FchwgalxTrZQGdxBjXh_hxx-p_ceqzHEtQlG85NaioCUsIhk5C0SYleH4fJtmoIwj3LV6MXUkhZbjVd9FIMXee_bKs/s1600/IMG_0033.JPG) |
Câblage de la fiche écolage mâle |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEizgu7oAucLmdk8jp7_ZXuvn2MLYBNxJ00-Uf-5SCg-jh8asHcZMWtPc95qILukeTzswPALCCwGB_v_8nBFINVBxmoE46EkVWr-CxKAiLDDJ4J7lHA7Vda8OXhKTpJJsWGOmmeMZyR8d1I/s1600/IMG_0034.JPG) |

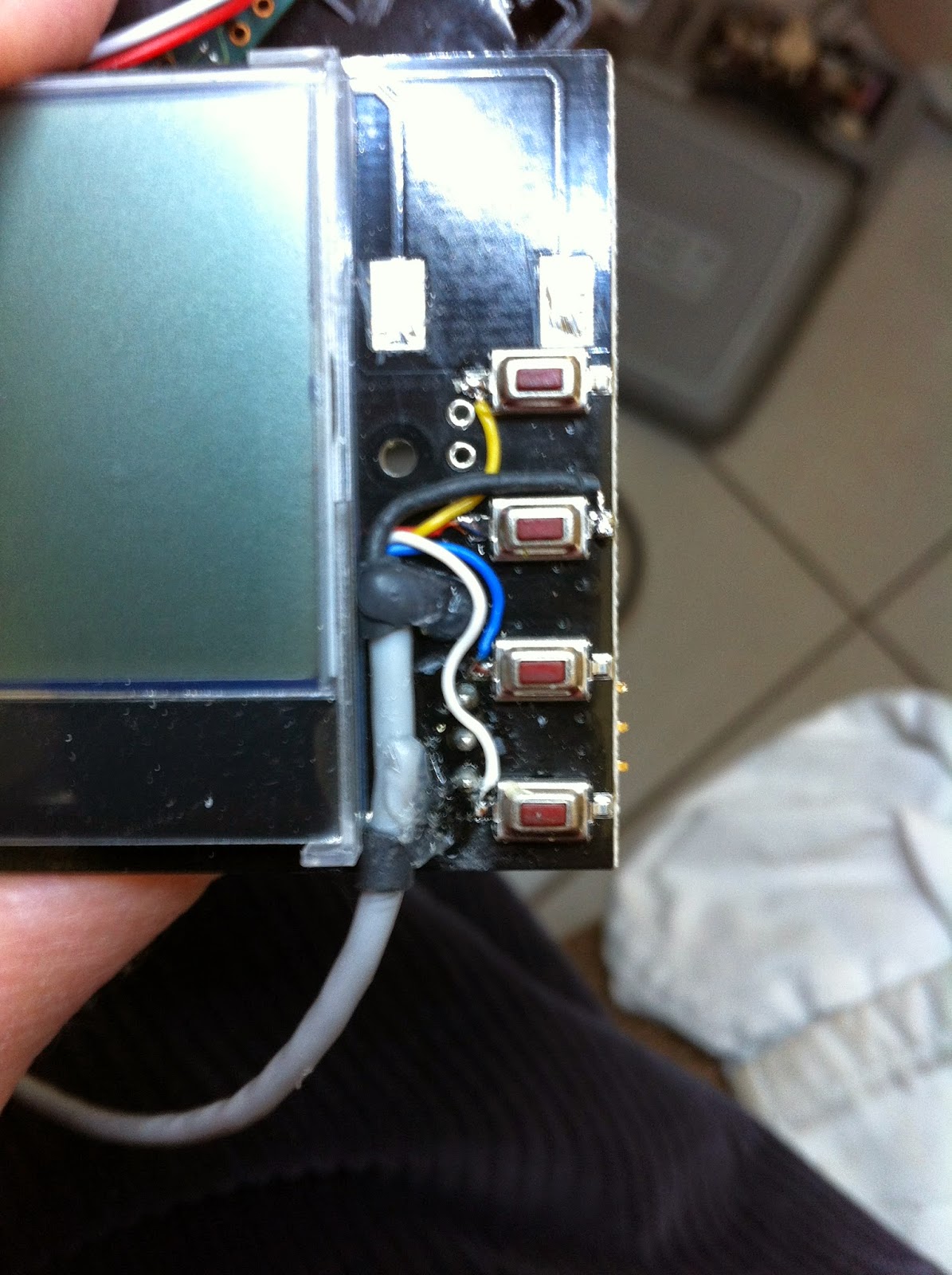

Raccordement du câble aux bornes des poussoirs |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgt5pr6W1aiMEDGdbHhDzIKhm35Fc3lI6CqpbMjURV4QFq5HrdX6J3A9AoISUqxgSKn0vQmAUqcv_5dWkq9MTdxh2F9WUB6QZd7zNrBHFjFLJ8luaEMf1yIJqM0jlMzDCWoknPCiDyls3k/s1600/IMG_0036.JPG) |
Réalisation d'un petit trou pour sortir le câble de la BOX |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEigrDRjmkyyNUMMkf7VMt7Q16ffTfyNh5lDq0pjJg-t10pkUjcyaLE0JTP98S5MD3tXIcMCz8lt32wFOFyt_OwwSioGa3R1TOCPdjTnXGzQ-08XIn6aS2QZYO8krKgJwStn3mdt5m3sTnM/s1600/IMG_0041.JPG) |

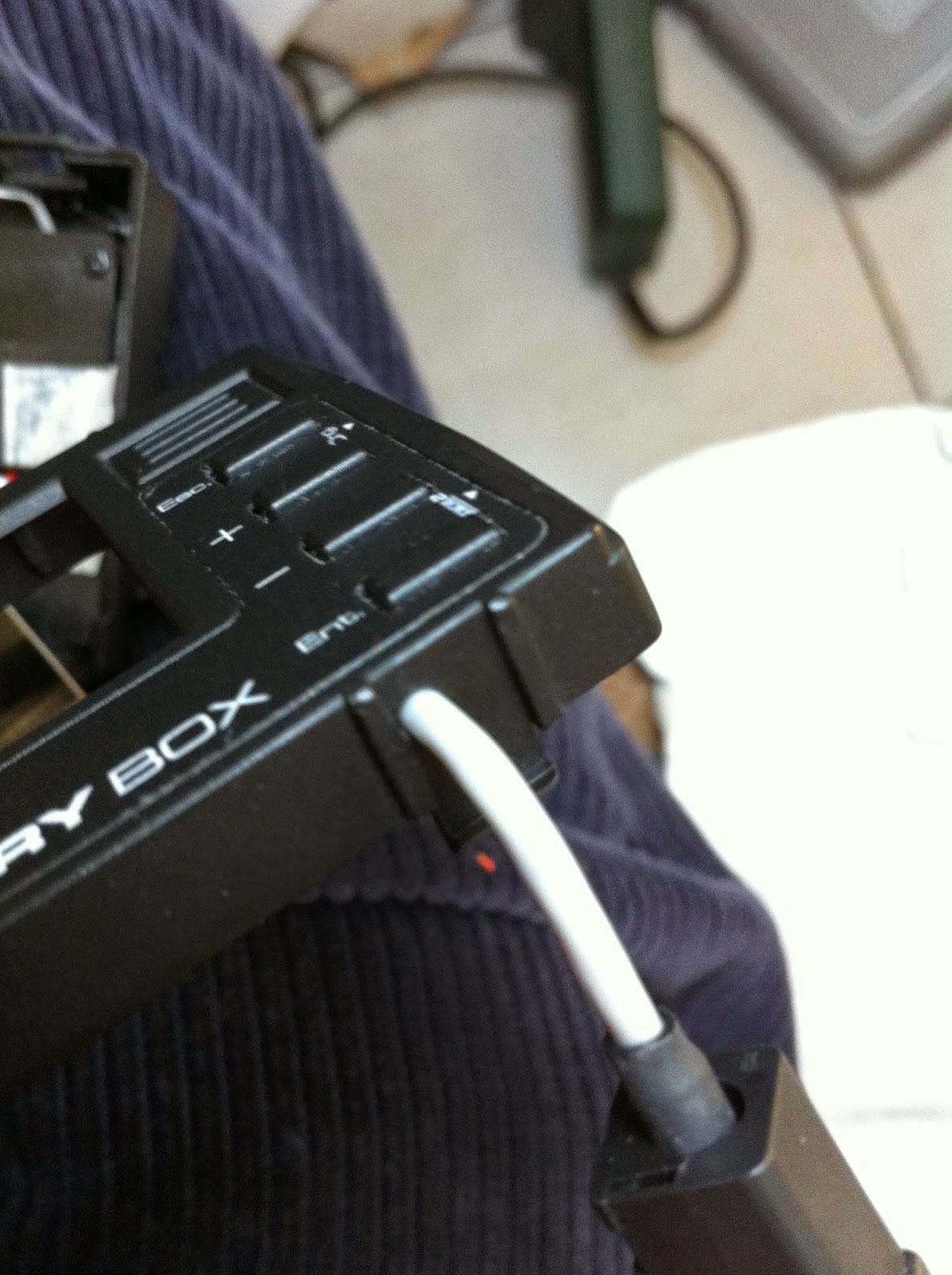

Raccordement de la BOX via la prise arrière type écolage |
